首頁 >> 主要產品 >> 數控槍鉆機床
德州冠魯精密機械制造有限公司

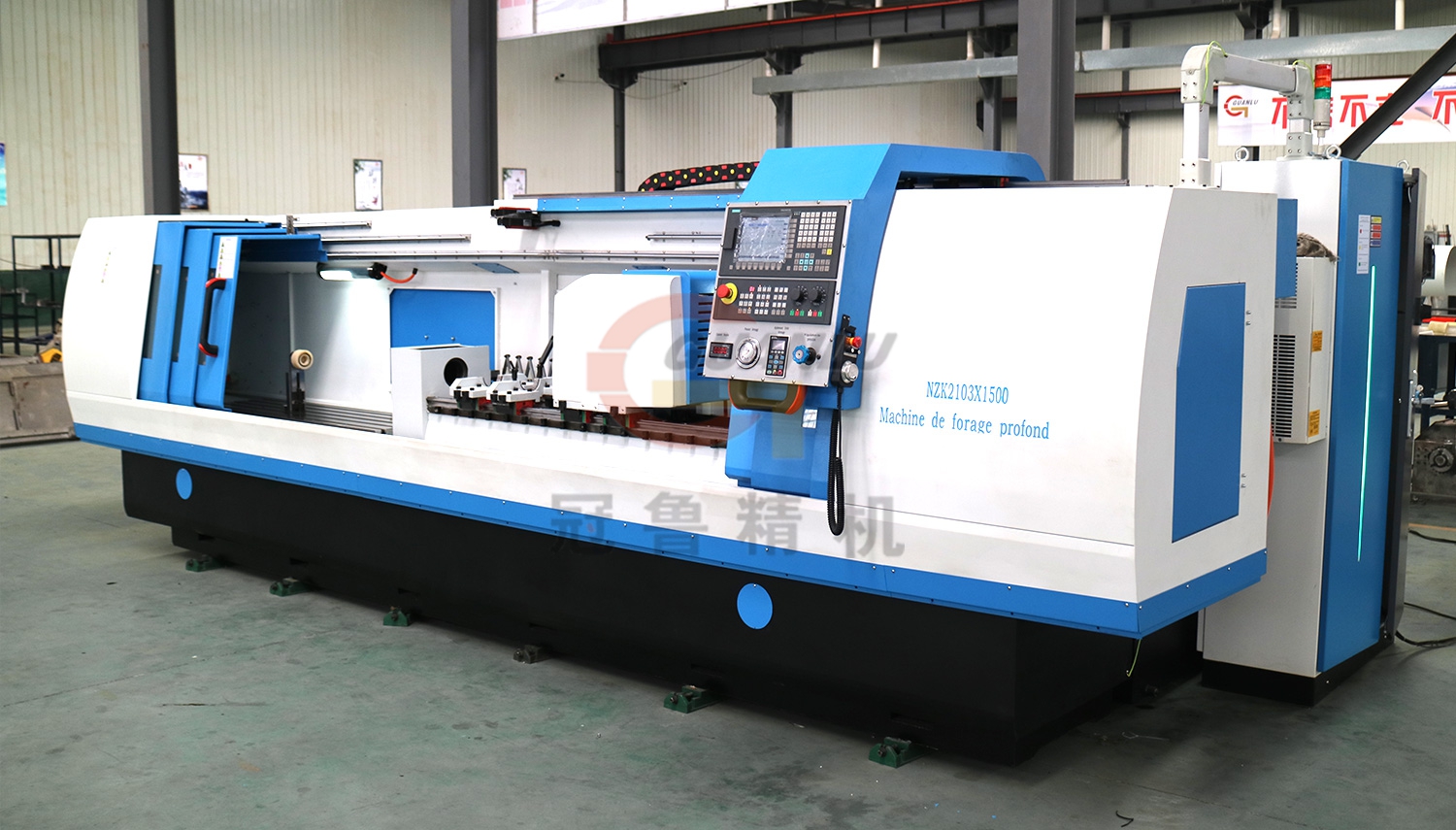

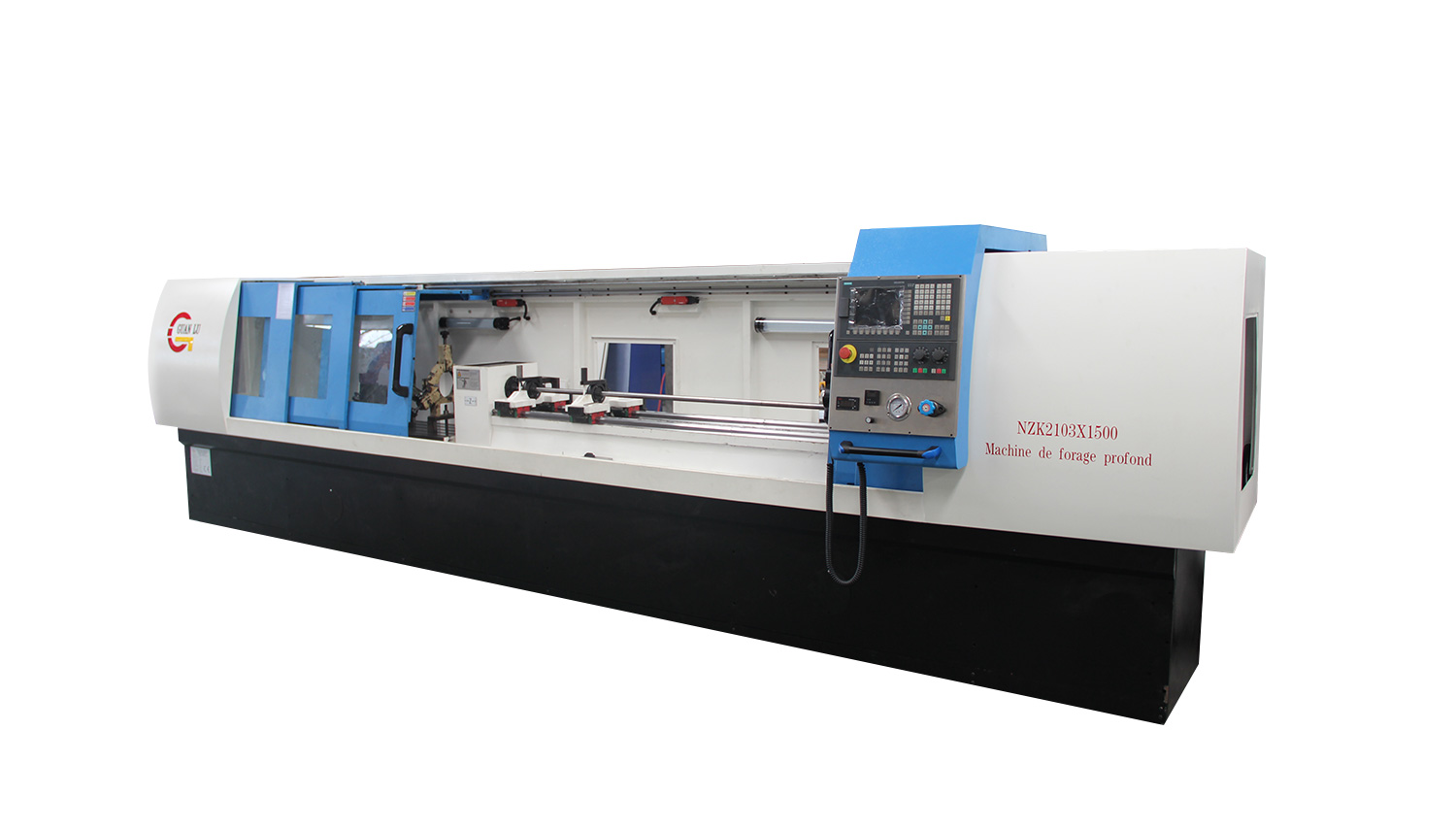

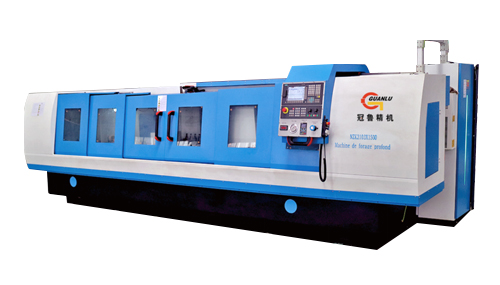

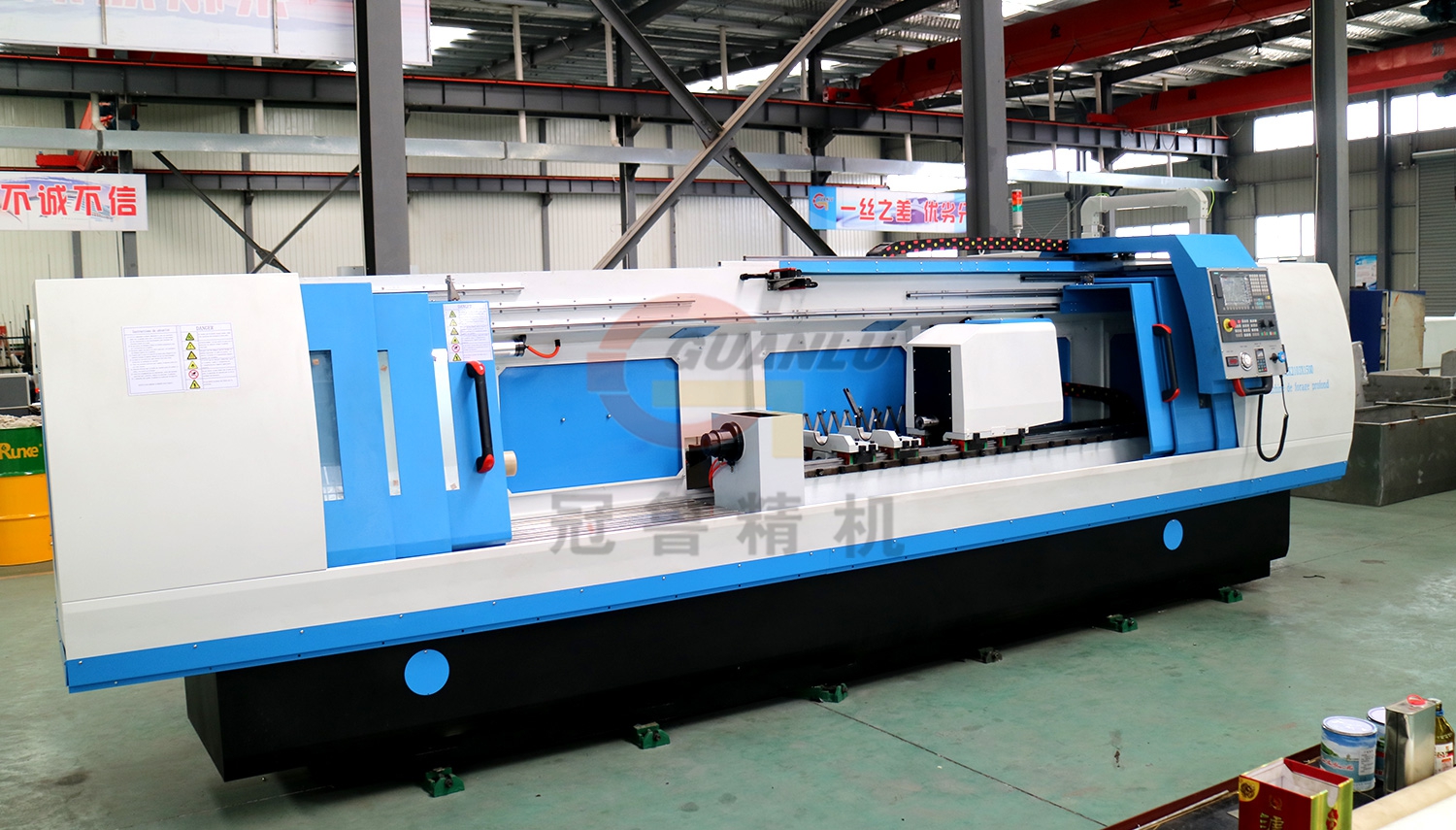

機床概述
鉆孔范圍：Φ4～Φ20mm/Φ4～Φ30mm/Φ6～Φ40mm
最大鉆孔深度：500/1000/1500/2000/2500 mm
最大鉆孔長徑比：100:1
工件外徑范圍：Φ15～Φ100mm

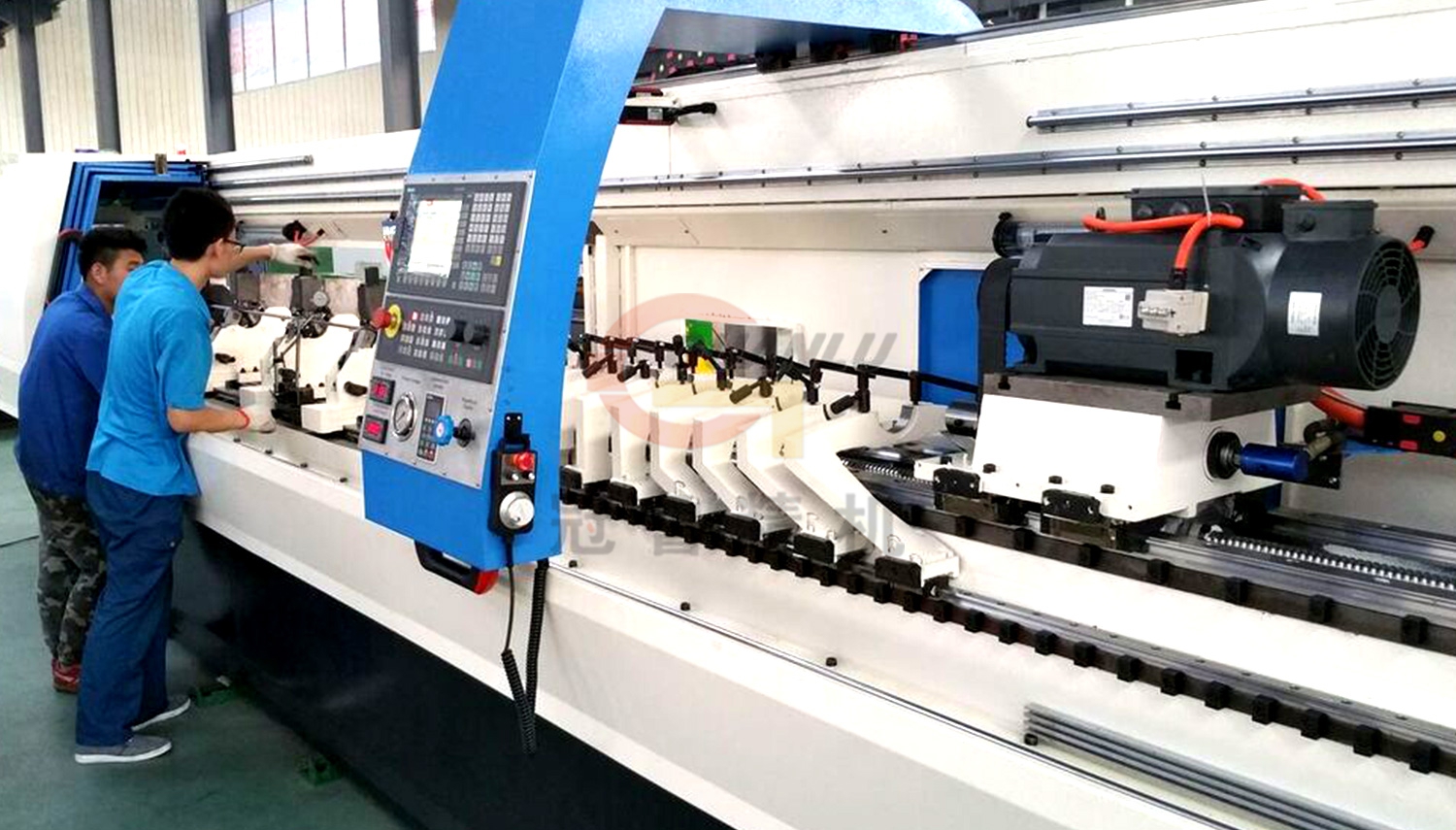

槍鉆鉆孔方式 單主軸、雙主軸或者四主軸結構，可同時加工1個、2個或者4個工件，適用于軸類零件上的同軸孔的加工
床頭箱：驅動工件旋轉，轉速恒定117r/min；定位。
鉆床上用的導軌采用直線導軌
數控系統： SIEMENS/FANUC/廣數
機床參數：
型號 | ZKS2102系列 | ZSk2103系列 | ZSK2104系列 | |||
單主軸 | 單主軸 | 單主軸 | ||||
主參數 | 鉆孔直徑范圍 | 4mm-20mm | 4mm-30mm | 6mm-40mm | ||
最大鉆孔深度 | 500/1000/1500/2000/2500mm | |||||
主軸數量 | 1 | |||||
主軸間距 | 140mm | |||||
鉆桿箱 | 主電機功率 | 3.7kw | 5.5kw | 7.5kw | ||
最高轉速 | 5000r/min | 3500r/min | ||||
床頭箱 | 功率 | 1.5w | ||||
轉速 | 120r/min | |||||
刀具進給 | 進給速度范圍 | 5-500mm/min | ||||
快移速度 | 4m/min | |||||
進給電機扭矩 | 7.5Nm | 10Nm | ||||
冷卻系統 | 最大流量 | 100L/min | ||||
最大壓力 | 10Mpa | 8Mpa | ||||
過濾精度 | 20um | |||||
加工精度 | 孔徑精度 | IT7-IT10 | ||||
粗糙度 | Ra0.8um-Ra3.2um | |||||
孔中心偏差 | 工件不轉1mm/1000mm,工件轉:0.5mm/1000mm. | |||||
總功率 | 機床總功率 | 20.5kw | 22kw | 25kw | ||
